非開削で新管に入替える画期的な工法（旧名称 エコTMS・管入替工法協会）
改築推進工法　静的破砕推進工法　チェーン牽引方式　　　　

  • 施工機械

EXP工法概要図
EXP工法概要図


EXP工法概要ビデオ

  • ① 先導体（エクスパンディット）
　先導体の構造

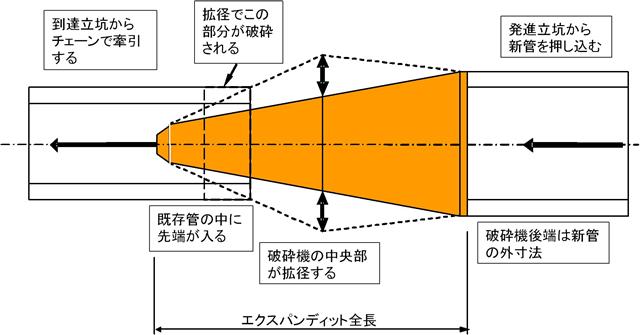

先導体拡径・破砕模式図
先導体拡径・破砕模式図

先導体縮径時
先導体の縮径時		 先導体拡径時
先導体の拡径時


管破砕デモンストレーションビデオ


　先導体の機種
先導体は既設管径および新設管径により以下の機種があります。
人孔からの施工用・・・２機種
立坑からの施工用・・・８機種

  • ② 引込装置
引込装置は、人孔・立坑内に設置可能なLW56と立坑上に設置するLW108があります。

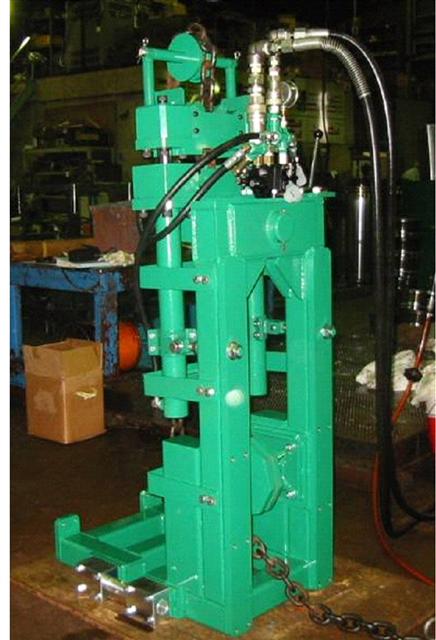

引込装置LW56

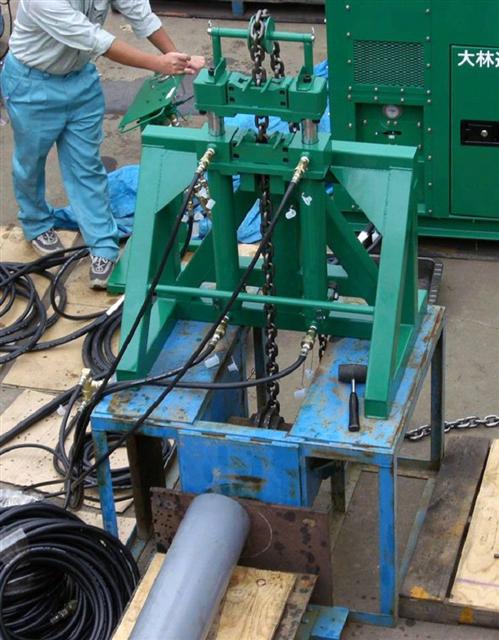

LW56		 引込装置LW108
LW108

  • ③ 押込装置
押込装置は、150kN、250kN、400kNの3機種あります。

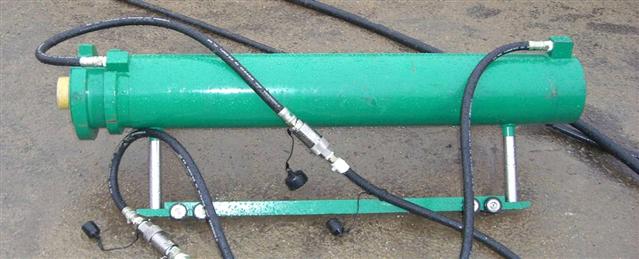

押込装置
押込装置

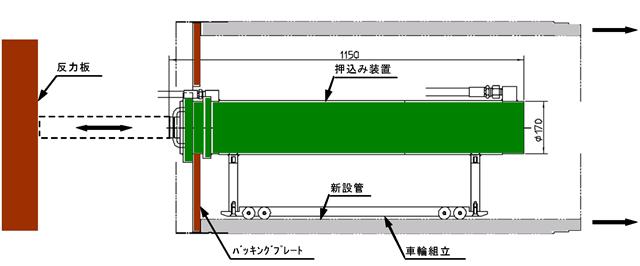

新設管の押込システム
新設管の押込システム


  • ④ 油圧ユニット
EXP工法の施工機械は、全て発進側と到達側にそれぞれ設置された油圧ユニットから油圧駆動します。

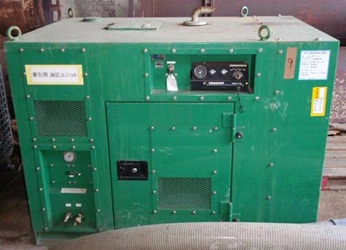

油圧ユニット
油圧ユニット
